전기 계량기 어떤 원리로 전기요금을 계량할까?

서론

전기 계량기는 우리가 사용하는 전기를 얼마나 소비했는지를 측정하여, 전기요금으로 환산할 수 있도록 돕는 장치입니다. 가정, 상가, 산업체 등 모든 전기사용자는 계량기를 통해 소비량이 기록되고, 그 데이터가 전력회사의 요금 청구에 직접 반영됩니다. 하지만 많은 사람들은 계량기가 단순히 “전기를 얼마나 썼는지” 보여주는 장치라고만 생각합니다. 실제로는 그 안에 정교한 전자기 원리와 전력 연산이 숨어 있으며, 시대에 따라 기술도 발전해 왔습니다. 본 글에서는 전기 계량기의 동작 원리와 요금 계량 방식, 아날로그와 디지털 계량기의 차이, 그리고 최근의 스마트 계량 시스템까지 심층적으로 살펴보고자 합니다.

전기 계량기의 기본 원리

전기요금은 전력 소비량, 즉 전력(W)과 사용 시간(h)의 곱인 에너지(Wh, kWh)를 기준으로 책정됩니다. 따라서 계량기의 핵심 역할은 전압과 전류를 동시에 측정하고, 이를 곱하여 순간 전력을 구한 뒤 일정 시간 동안 누적하는 것입니다.

전력 P = 전압(V) × 전류(I) × 역률(cosθ)

이 전력을 시간에 대해 적분하면 사용 전력량(kWh)이 산출됩니다. 계량기는 이 과정을 자동으로 수행하여 전기 사용량을 기록하는 장치라 할 수 있습니다.

유도형 계량기: 전통적 방식

과거 오랫동안 사용된 계량기는 유도형 계량기(Induction Watt-Hour Meter)입니다. 둥근 알루미늄 원판이 천천히 회전하는 모습을 본 적이 있을 것입니다. 이 원판은 전류 코일과 전압 코일에서 발생하는 교류 자기장의 상호작용으로 회전합니다.

• 전류 코일: 부하 전류와 비례하는 자기장을 발생
• 전압 코일: 전압과 위상에 따른 자기장을 발생
• 상호작용: 두 자기장이 결합하여 원판에 유도 전류를 만들고, 그 결과로 전자기력(토크)이 발생하여 원판을 회전시킴

회전 속도는 전력(P)에 비례하며, 기어 장치를 통해 원판의 회전수가 누적되면 계량기의 숫자판이 올라갑니다. 결국 사용한 전력량은 원판의 회전수와 정확히 대응하게 됩니다.

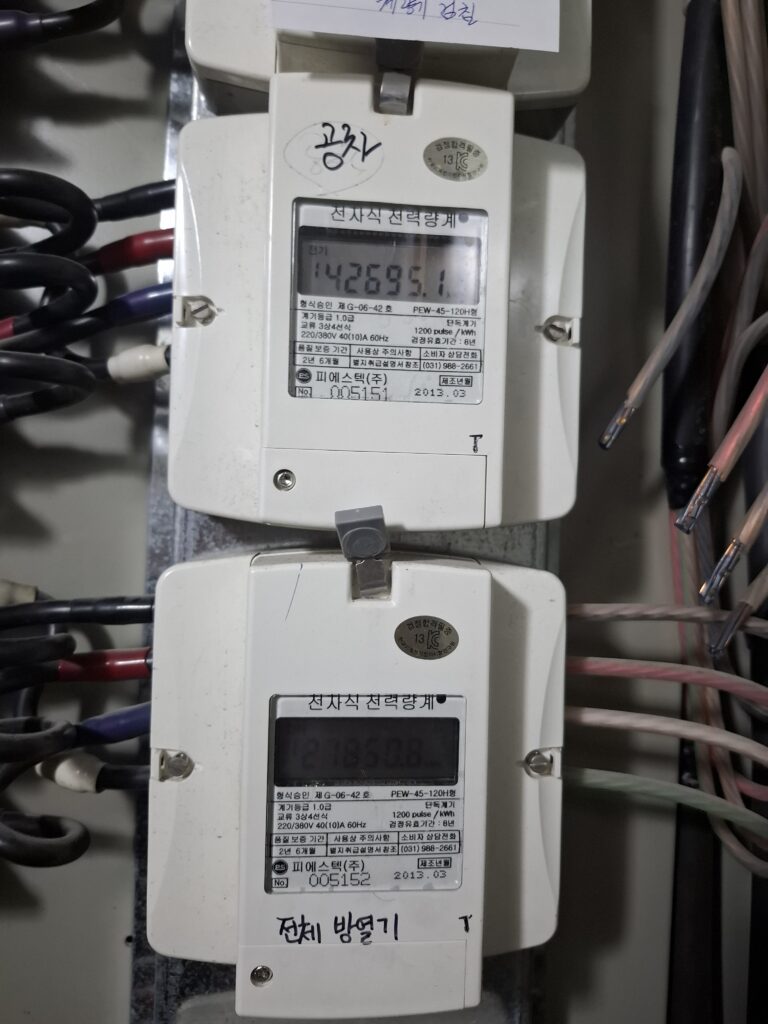

전자식 계량기: 디지털로의 전환

현재는 대부분 전자식 계량기(Electronic Meter)로 교체되었습니다. 이 방식은 더 이상 원판을 돌리지 않고, 전압과 전류 신호를 디지털 회로에서 직접 곱셈·적분하여 전력량을 계산합니다.

전자식 계량기의 특징은 다음과 같습니다.

• 전압 센서와 전류 센서를 통해 순간값을 측정
• DSP(디지털 신호 처리기)에서 실시간으로 V×I×cosθ 연산을 수행
• 15분·1시간 단위 데이터로 저장하여, AMI(지능형 원격검침) 시스템으로 전송

이 덕분에 단순히 ‘얼마나 썼는가’를 기록하는 것에 그치지 않고, 언제·어떤 패턴으로 전기를 사용했는가까지 기록할 수 있습니다. 이는 곧 시간대별 요금제, 수요관리, 에너지 효율 분석에 핵심적인 데이터를 제공합니다.

역률과 무효전력 계량

실무에서 중요한 차이는 유효전력(kWh)뿐 아니라 무효전력(kvarh)도 계량된다는 점입니다. 무효전력은 실제로 일을 하지는 않지만, 전력 계통의 설비 용량을 차지하는 요소이므로 일정 기준 이하의 역률을 유지하지 못하면 요금에 불이익이 붙습니다.

전자식 계량기는 전압·전류 위상을 정밀하게 측정하므로, 유효·무효·피상전력을 모두 계량할 수 있습니다. 산업체에서는 이 데이터를 바탕으로 역률 보정을 진행하여 불필요한 비용을 줄이는 것이 일반적입니다.

스마트 계량기와 데이터 기반 요금 산정

최근에는 스마트 계량기(AMI, Advanced Metering Infrastructure)가 확산되고 있습니다. 이는 단순 기록 장치를 넘어, 전기사용 데이터를 실시간으로 한전에 전송하고, 사용자가 온라인에서 확인할 수 있도록 해줍니다.

스마트 계량기의 장점은 다음과 같습니다.

• 15분 단위 사용량 기록 → 최대수요전력(MD) 산정에 활용
• 계절·시간대별 요금제를 적용하기 위한 데이터 확보
• 사용자에게 절감 시나리오 제시(예: 냉방 피크 억제, 야간 충전 권장)
• 이상 전력 사용 탐지 및 고장 진단 기능

결국 계량기는 단순 요금 측정기를 넘어, 에너지 관리의 핵심 센서로 진화하고 있습니다.

결론

사실 전기 계량기의 원리를 깊게 알아보게 된 계기는 제 생활 속 작은 궁금증 때문이었습니다. 매달 전기요금 고지서를 받아들며 “어떻게 이 숫자가 나오지?”라는 의문이 쌓였고, 단순히 쓰는 만큼 낸다는 설명만으로는 부족했습니다. 결국 직접 자료를 찾고 공부하면서, 계량기가 단순한 ‘요금기’가 아니라 에너지 사용의 기록자이자 관리 도구라는 사실을 깨달았습니다.

전기 계량기는 전압과 전류를 동시에 측정하여 순간 전력을 산출하고, 이를 시간에 따라 적분하여 전력량(kWh)을 기록하는 장치입니다. 전통적인 유도형 계량기는 자기장의 힘으로 원판을 회전시켜 사용량을 나타냈고, 현대의 전자식 계량기는 디지털 연산으로 정확하고 다층적인 데이터를 제공합니다. 나아가 스마트 계량기는 전기사용 패턴과 최대수요전력까지 실시간 분석하여 요금 체계와 에너지 관리에 직접 활용됩니다.

즉, 계량기는 단순히 요금을 매기기 위한 장치가 아니라, 부하 관리·효율화·안전성 확보를 위한 출발점입니다. 전기요금의 구조를 이해하려면, 무엇보다 계량기의 원리와 기능을 제대로 이해하는 것이 필수적이라 할 수 있습니다.
